Nói về tiềm năng thu hồi nhiệt thải của lò hơi đốt khí tự nhiên

Với sự phát triển của công nghiệp và ứng dụng của hơi nước, lò hơi xuất hiện trong hầu hết các ngành công nghiệp. Đồng thời, do yêu cầu bảo vệ môi trường của đất nước&# 39, lò hơi đốt than đã dần rút khỏi giai đoạn lịch sử lò hơi và lò hơi đốt khí tự nhiên trở thành thiết bị tạo hơi được sử dụng nhiều nhất. Đối với lò hơi đốt khí, mặc dù thiết kế của nó được so sánh với lò hơi đốt than truyền thống, nhưng nó đã có hiệu suất nhiệt tương đối cao. Chúng ta vẫn có thể sử dụng các biện pháp khác để nâng cao hơn nữa hiệu suất nhiệt của nó. Tác giả sẽ nói sơ qua về việc thu hồi nhiệt thải của khí thải từ lò hơi đốt khí tự nhiên.

Nhiệt thoát ra sau quá trình đốt cháy khí tự nhiên được sử dụng cho quá trình bay hơi của lò hơi. Do thiết kế của lò hơi nên không thể sử dụng hết nhiệt trong khói lò, và khí thải chứa nhiệt có giá trị cao được thải trực tiếp vào khí quyển, gây lãng phí rất nhiều.

Theo cách thức tỏa nhiệt của khói thải, chúng ta có thể chia thành hai loại: nhiệt cảm vật lý và nhiệt ẩn hóa hơi.

Nhiệt vật lý cảm nhận được ：

Nó đạt được bằng cách giảm nhiệt độ khí thải, và nhiệt độ khí thải lò hơi giảm 15-20 ℃, có thể tăng hiệu suất nhiệt lên 1%;

Nhiệt ẩn hóa hơi ：

Nó được nhận ra bởi sự thay đổi pha của hơi nước trong khí thải ngưng tụ thành nước, và nhiệt tiềm ẩn của khí thải được thu hồi và một lượng lớn nhiệt có thể được tái chế.

Nếu chúng ta có thể thu hồi tất cả nhiệt cảm vật lý và nhiệt ẩn hóa hơi trong khói lò, nó sẽ tiết kiệm năng lượng rất lớn và giảm chi phí nhiên liệu.

Hãy để chúng tôi hiểu phân tích tiềm năng đơn giản như sau ：

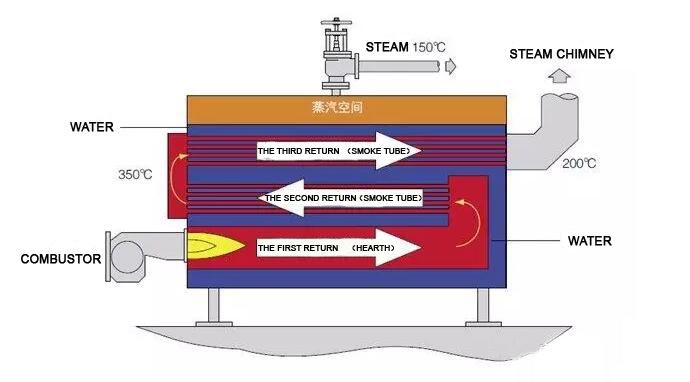

一 、 Lò hơi đốt khí tự nhiên nằm ngang

(1) Công suất bay hơi=4000t / h, áp suất làm việc=10barg, nhiệt độ nước lạnh=10 ℃

(2) Nhiệt độ khí thải ban đầu=240 ℃, nhiệt độ khí thải sau khi lắp đặt bộ tiết kiệm=60 ℃

(3) Hiệu suất nhiệt của lò hơi ban đầu=88% và hiệu suất nhiệt sau khi lắp đặt bộ tiết kiệm=97%

(4) Khí thiên nhiên có nhiệt trị thấp=36360Kg / Nm3, đơn giá khí thiên nhiên=3,8RMB / Nm3

(5) Số giờ làm việc một năm=2000 giờ (5 ngày một tuần, 8 giờ mỗi ngày)

二 、 Giá gốc

(1) Lượng khí tự nhiên tiêu thụ=4000x (2781,7-10x4.187) /36360/0.88=342,5Nm3/h

(2) Chi phí khí đốt tự nhiên=342,5x3,8=1300RMB / h

Chi phí hiện tại

(1) Lượng khí đốt tự nhiên tiêu thụ=4000x (2781,7-10x4.187) /36360/0,97=310,7Nm3/h

(2) Chi phí khí tự nhiên=310,7x3,8=1181RMB / h

Chi phí phục hồi hàng năm

Chi phí phục hồi hàng năm=(1300-1181) x 2000=240.000RMB

Từ ví dụ đơn giản trên, chúng ta có thể thấy rằng chỉ thông qua việc tái chế khí thải đơn giản, chi phí nhiên liệu có thể được tiết kiệm. Trong phòng nồi hơi, cách đơn giản là sử dụng trực tiếp nhiệt để đốt nóng nước cấp cho nồi hơi, nhằm giảm tiêu thụ khí đốt tự nhiên.

Sau đây là tham khảo một số trường hợp thành công ：

1. Thu hồi khí thải lò hơi ở chi nhánh Thiên Tân của 500 công ty hóa chất hàng ngày

Mô tả dự án:

Với hai nồi hơi 8t / h (một đã qua sử dụng và một ở chế độ chờ), bộ tiết kiệm ban đầu đã bị ăn mòn và hiệu suất trao đổi nhiệt thấp.

Trước khi biến đổi ：

Khí thải lò hơi 190 ℃ (đầu ra bộ tiết kiệm ban đầu 120 ℃)

Sau khi biến đổi ：

Hệ thống thiết kế khí thải< 60="" ℃="" (khói="" thải="" hoạt="" động="" thực="" tế="" 47="" ℃),="" và="" nhiệt="" độ="" nước="" được="" làm="" nóng="" từ="" 8="" ℃="" đến="" 98="">

2. Thu hồi khí thải lò hơi của một công ty thức ăn chăn nuôi

Mô tả dự án:

Lò hơi 1 t / h 1 thiết kế thu hồi khí thải, áp suất vận hành khí tự nhiên là 5 ~ 7barg

Trước khi biến đổi ：

Nhiệt độ khí thải của lò hơi là 230 ℃, không có bộ tiết kiệm và khí thải được thải trực tiếp ra khí quyển qua ống khói

Sau khi biến đổi ：

Sử dụng khí thải để làm nóng nguồn cấp nước lạnh của két nước, sưởi ấm theo chu kỳ, nhiệt độ khí thải 120 ℃, nước vào 30 ℃ và nước ra 55 ℃

3. Dự án tái chế nhiệt thải giấy gia dụng

Mô tả dự án:

Nhiệt độ của không khí ẩm thải ra từ thiết bị sản xuất là 320 ℃, tốc độ dòng chảy là 7,61m3 / s, và hàm lượng nước trong khối là 30,5%.

Trước khi biến đổi ：

Quy trình ban đầu thu hồi một phần nhiệt trong không khí nóng thải, tức là không khí nóng và ẩm được đưa vào không khí thông qua hệ thống sưởi của bộ trao đổi nhiệt sơ cấp, và nhiệt độ xả cuối cùng sau khi đốt nóng không khí vào không khí là 264 ° C.

Sau khi biến đổi ：

Tạo ra hơi nước bão hòa 15barg 860 kg / h và tăng nhiệt độ khí nạp vào quá trình đốt lên 10 ℃ trên cơ sở ban đầu và nhiệt độ khí thải cuối cùng sẽ là 135 ℃ -145 ℃.

Tóm lại, nếu bạn bắt đầu sử dụng nồi hơi đốt khí tự nhiên, xin đừng bỏ qua các cơ hội tiết kiệm năng lượng tiềm năng xung quanh bạn. Vui lòng liên hệ với kỹ sư ứng dụng YUJI của bạn để biết thêm chi tiết!
